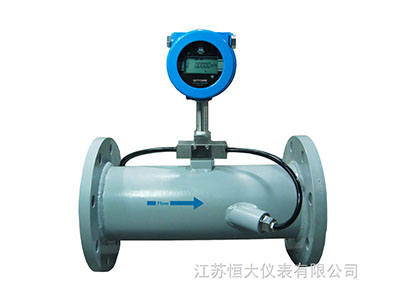

HD-MLFDC電池供電超聲波流量計
日期：2020-11-29 點擊量：
HD-MLFDC電池供電型超聲波流量計
■ 概述
◇ 以“速度差”法為原理測量圓管內液體流量。
◇ 低功耗數字化設計。一節鋰電池可工作十年以上。
◇ 陶瓷傳感器。采用高強度絕緣陶瓷的超聲波傳感器，zui高工作溫度160℃。
◇ 先進的管理功能。任何時間可查詢十年內的測量數據。
◇ 先進的維護功能。自適應傳感器，更換傳感器不影響測量準確度。
◇ 以“速度差”法為原理測量圓管內液體流量。
◇ 低功耗數字化設計。一節鋰電池可工作十年以上。
◇ 陶瓷傳感器。采用高強度絕緣陶瓷的超聲波傳感器，zui高工作溫度160℃。
◇ 先進的管理功能。任何時間可查詢十年內的測量數據。
◇ 先進的維護功能。自適應傳感器，更換傳感器不影響測量準確度。
■ 產品分類
|
一體機
|
|
一體機
|
|
一體機
|
|
分體機
|
 |
|
 |
|
 |
|
 |
|
俯視型
DN15～40mm |
|
俯視型
DN50～1000mm |
|
平視型
DN50～1000mm |
|
轉換器和傳感器
|
一體機管段傳感器數據表（DN50-1000法蘭安裝）
表二
|
內徑
|
重量
|
安裝長度L（mm）
|
法蘭尺寸
|
額定壓力（MPa）
|
||
|---|---|---|---|---|---|---|
|
D
|
D0
|
N x A
|
||||
|
50
|
5.8
|
200
|
165
|
125
|
4x20
|
1.0-4.0Mpa
GB/T9119-200 |
|
80
|
7.8
|
225
|
200
|
160
|
4x20
|
|
|
100
|
12.5
|
250
|
220
|
180
|
8x20
|
|
|
150
|
15.8
|
300
|
280
|
240
|
8x22
|
|
|
200
|
23.5
|
350
|
340
|
295
|
8x22
|
|
|
250
|
35.8
|
400
|
395
|
350
|
12x26
|
|
|
300
|
48.3
|
450
|
455
|
400
|
12x26
|
|
|
350
|
63.8
|
550
|
505
|
460
|
12x30
|
|
|
400
|
78.2
|
600
|
565
|
515
|
16x30
|
|
|
450
|
100
|
700
|
615
|
565
|
16x33
|
|
|
500
|
160
|
800
|
670
|
620
|
20x33
|
|
|
600
|
200
|
1000
|
780
|
725
|
20x36
|
|
|
700
|
260
|
1100
|
860
|
810
|
24x36
|
|
|
800
|
320
|
1200
|
975
|
920
|
24x40
|
|
|
1000
|
450
|
1300
|
1175
|
1120
|
28x44
|
|
■ 技術參數
|
|
一體機
|
分體機
|
|---|---|---|
|
管徑范圍
|
DN15～1000
|
DN50～1000
|
|
流速范圍（m/s）
|
0.01～12
|
|
|
準確度（±%）
|
1.0
|
|
|
信號輸出
|
4-20mA、M-Bus、RS-485、GSM
|
|
|
顯示
|
8位數字+24提示符
|
|
|
鍵盤
|
手動按鍵、磁感應鍵、光電鍵
|
|
|
測量功能
|
瞬時流量、流速、正累計流量、負累計流量、累計運行時間、信號強度
|
|
|
數據存貯
|
可存貯前720小時、前365天、前36個月和前十年的各種測量數據
|
|
|
工作電源
|
電池（3.6V工作時間十年以上）、DC5-12V、AC220V
|
|
|
傳感器材質
|
不銹鋼或碳鋼
|
|
|
防護等級
|
IP67
|
轉換器：IP65 傳感器：IP68
|
|
電纜長度
|
無
|
zui長50米（SEYV75-2）
|
|
熱量測量功能
|
供熱量、熱損耗、入口溫度、出口溫度、溫度差
|
|
